搖擺篩沙機介紹

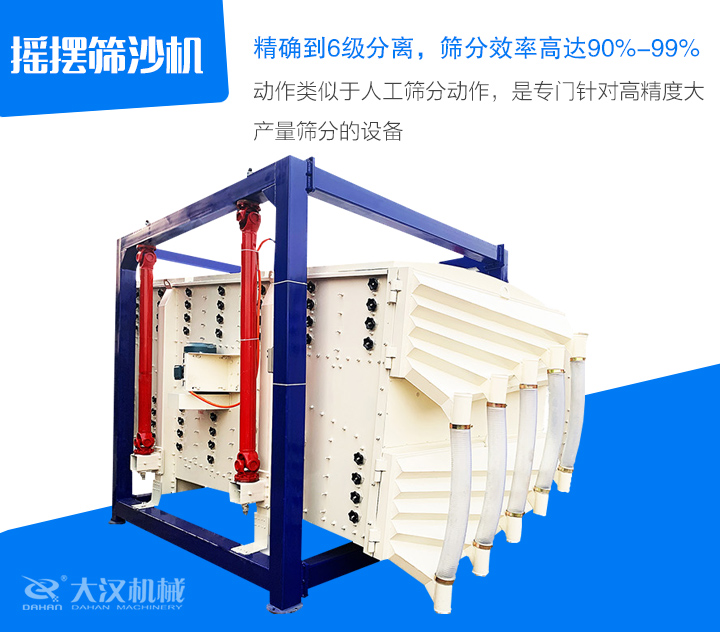

搖擺篩沙機有效模擬了人工篩分運動的原理，主要是針對一些篩分精度比較高的篩沙設備，如石油壓裂砂等，該篩機可以到6級分離，篩分效率高達90%-99%，符合精細和超細范圍內的粉末或顆粒狀物料，特別適合難以處理的物料。搖擺篩沙機具備清網裝置，可有效防止篩孔堵塞，采用柔性篩分，加速度比普通振動篩低4-5倍，使用壽命長。

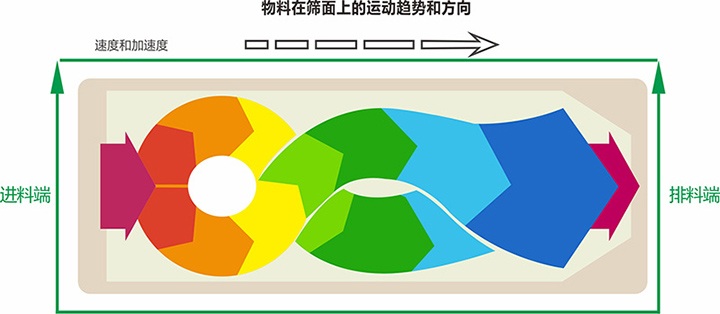

注：搖擺篩沙機可人為控制物料在篩面上的運動軌跡和滯留時間，即在有限空間，由于物料的運動軌跡為速度和加速度均為變化非線性曲線，所以物料與篩面有更多接觸機率，因此增加了透篩效。

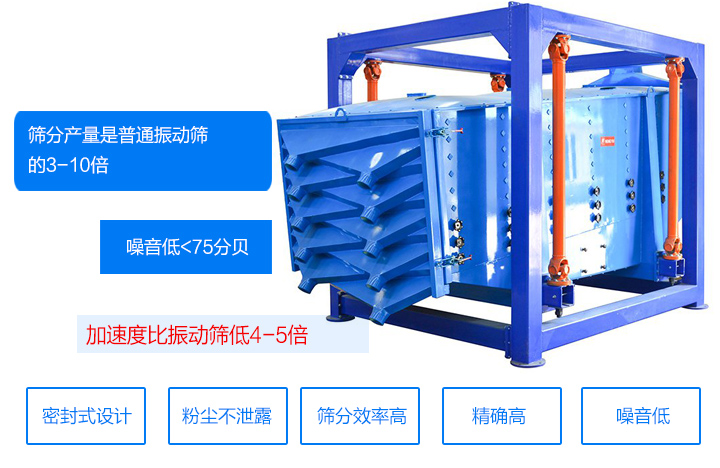

搖擺篩沙機特點

1、高達5倍單位面積產出，進料粒度可達2-500目，產量為9-60噸/時。

2、全封閉結構，減少篩分過程中的粉末污染。

3、柔性篩分，加速度比普通振動篩低4-5倍，使用壽命提高，從而減少維護成本。

4、出料口內部流線形設計，解決了物料沉積，避免交叉污染。

5、靜電噴塑工藝，耐磨、防銹。

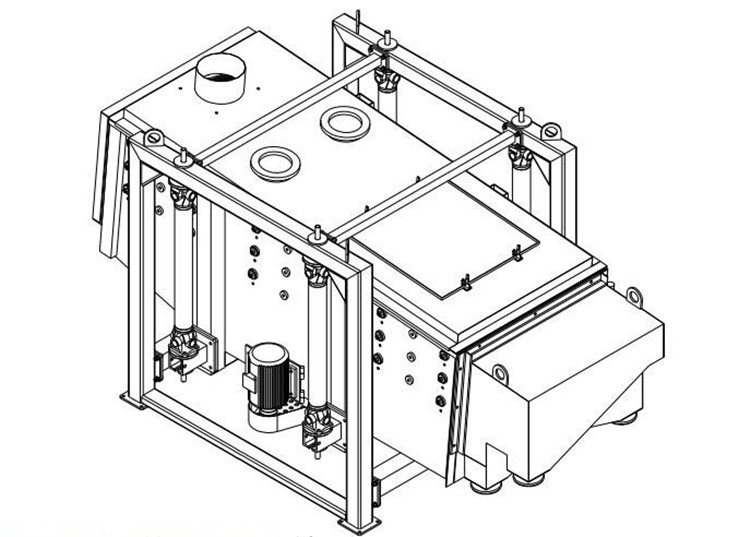

搖擺篩沙機結構圖紙

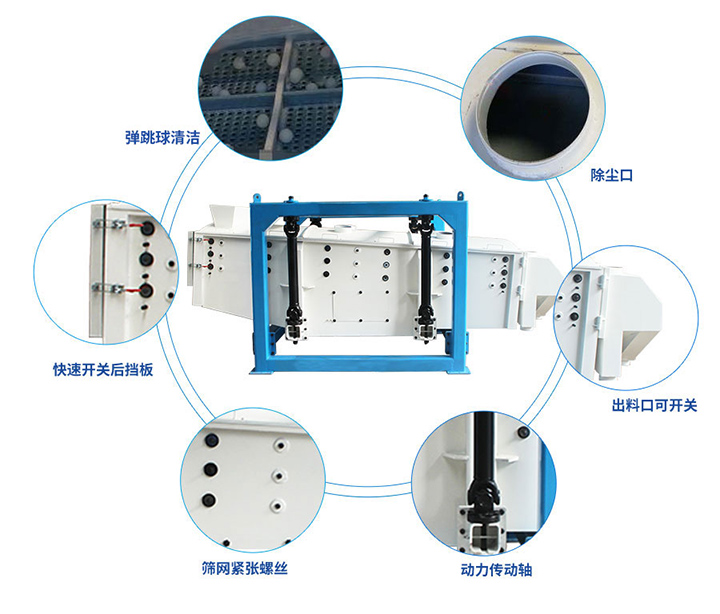

搖擺篩沙機主要是由篩箱、驅動裝置、篩架、支撐架和減振裝置等組件構成。

篩箱：包括篩框、篩網、篩格、彈簧卡和彈跳球等組件，其中，篩框上安裝有上、下兩層篩網，篩網通過設置在篩格周邊上的彈簧卡張緊在篩格上，彈跳球設置在篩格的方格內。

驅動裝置：包括驅動器、電動機、鎖緊套、鎖緊圓螺母、止動墊圈和錐套等組件，其中，錐套固定在篩框上，驅動器的驅動軸設置在錐套內并通過鎖緊套來連接固定其位置。

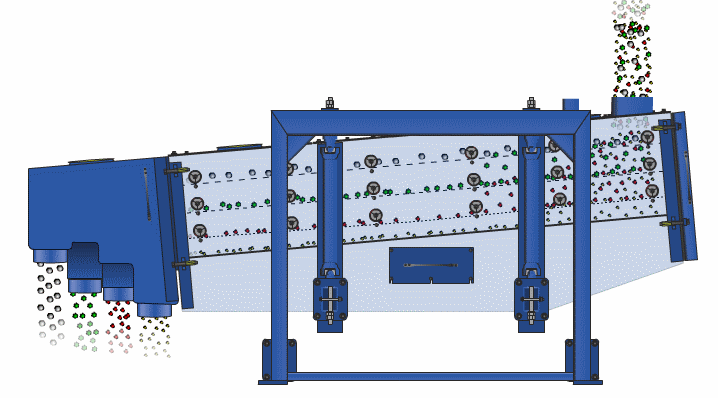

搖擺篩沙機工作原理

搖擺篩沙機篩機要胴體即篩網在慣性力的作用下作前后往復運動，篩箱帶動篩面作周期性搖動，篩面上的物料隨著篩箱一起作平面回旋式運動，在這期間，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續翻轉跳躍運動后從排料口排出，完成篩分工作。

搖擺篩沙機技術參數

型號	有效篩分面積(㎡)	功率（kW）	篩面傾角(°)	層數	回轉頻次(r/min)	篩箱行程 (mm)
FYBS1030	3	3	5～8	1-5	180-260	25-60
FYBS1036	3.6
FYBS1230	3.6	4	5～8	1-5	180-260	25-60
FYBS1236	4.32
FYBS1530	4.5	5.5	5～8	1-5	180-260	25-60
FYBS1536	5.4
FYBS1830	5.4	7.5	5～8	1-5	180-260	25-60
FYBS1836	6.48
FYBS2030	6	7.5	5～8	1-5	180-260	25-60
