振動篩橡膠彈簧也叫振動篩專用橡膠彈簧、振動篩減振橡膠彈簧，振動篩橡膠彈簧是一種高彈性體,制作材料有普通橡膠，橡膠彈簧彈性模量小，受載后有較大的彈性變形，借以吸收沖擊和振動。它能同時受多向載荷，但耐高溫性和耐油性比鋼彈簧差。如有特殊要求可用耐油橡膠制成。

橡膠彈簧形狀不受限制、彈性變形較大、安裝和拆卸簡單，同時承受多向載荷，還有良好的耐寒性、氣密性、防水性、電絕緣性，可用于振動篩、振動給料機、振動破碎機、振動平臺等機械中。

橡膠彈簧分類

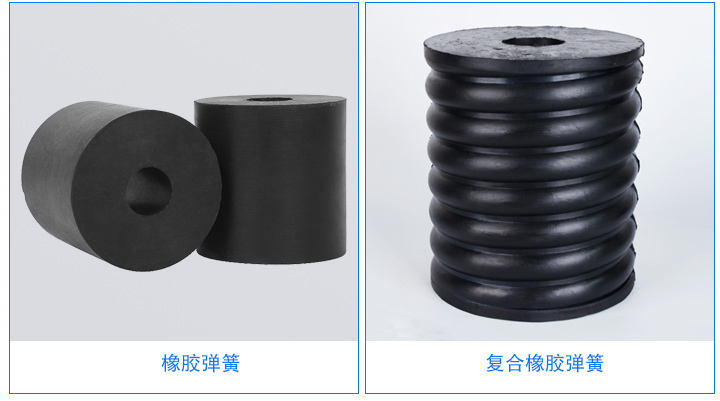

橡膠彈簧包括橡膠彈簧和復合橡膠彈簧兩種：

橡膠彈簧：由普通橡膠制成的高彈體，彈性模量小，加載后彈性變形大，從而吸收沖擊和振動，使用壽命長、成本低、耐寒性好、氣密性好、防水、電絕緣，但其耐高溫性和耐油性比鋼彈簧差。 如果有特殊要求，可以用耐油橡膠制成。

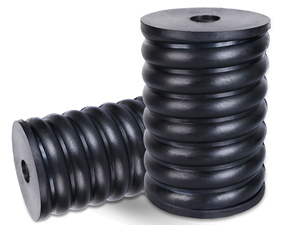

復合橡膠彈簧：由金屬螺旋彈簧和纏繞在其上的硫化橡膠組成，克服了剛性大，工作噪音大，橡膠彈簧重量小，形狀差，機械穩定性差的缺點。 它具有承載能力大，變形大，阻尼降噪好，運行穩定，共振間隔短的優點。

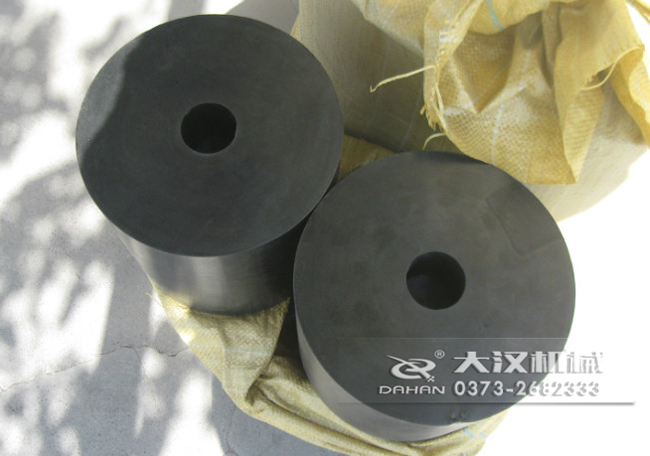

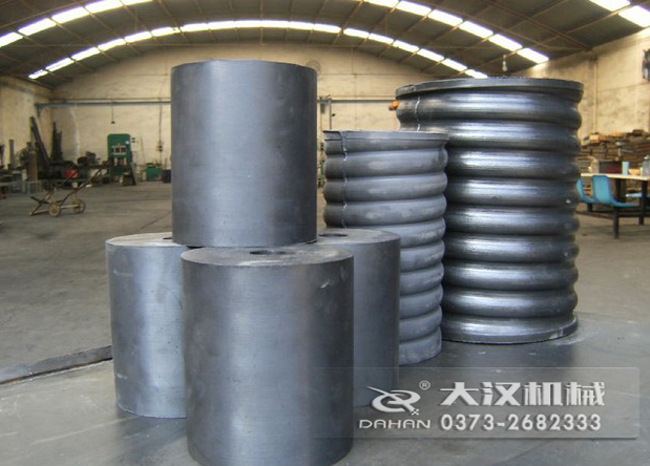

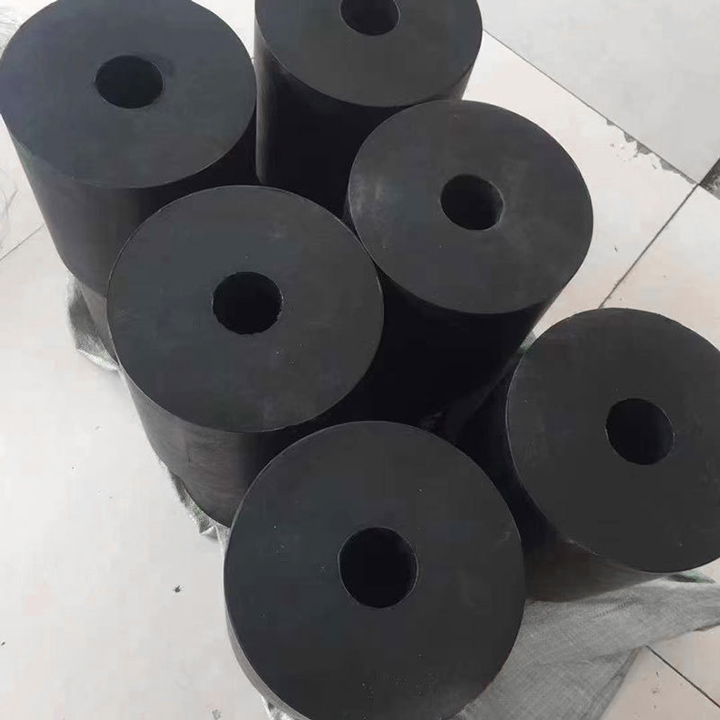

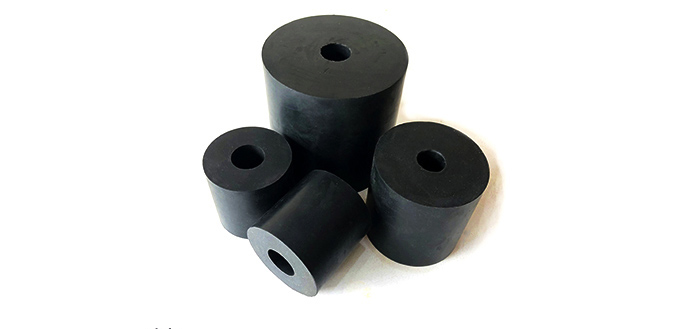

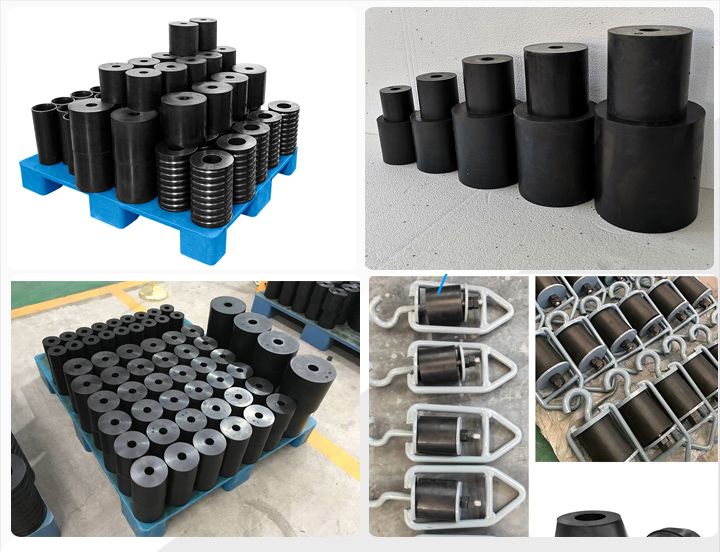

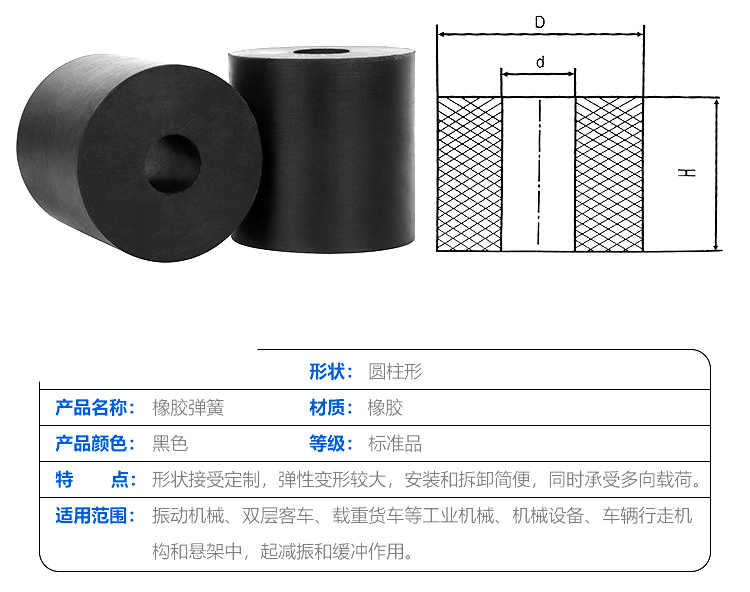

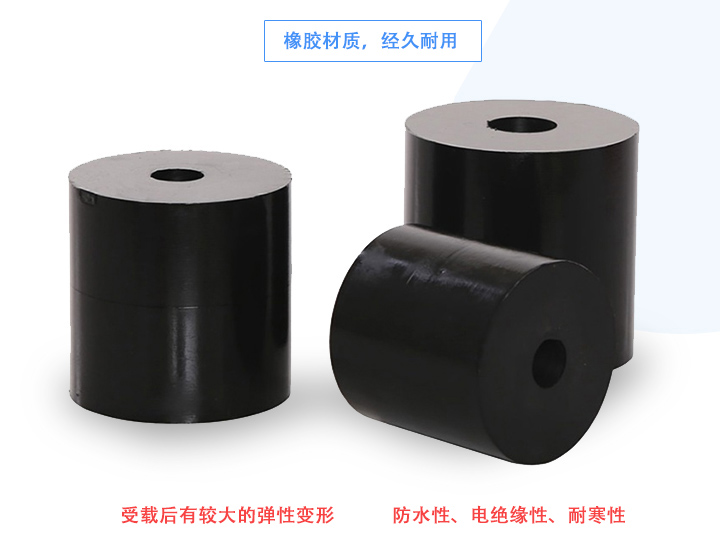

橡膠彈簧圖片展示

橡膠彈簧型號規格

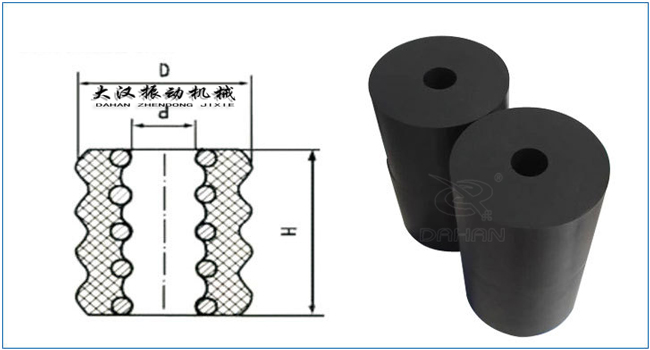

規格  D×H×d﹝mm﹞	外徑D (mm)	內徑d (mm)	自由高度H (mm)	工作變形量FV (cm)	剛度KL (kg/cm)	工作載荷 (Pa)
Ф50×50×Ф18	50	18	50	0.8	50	80
Ф60×60×Ф20	60	20	60	0.8	60	100
Ф80×80×Ф25	80	25	80	0.8	100	200
Ф80×80×Ф30	80	30	80	0.8	100	200
Ф100×100×Ф25	100	25	100	1	140	500
Ф100×100×Ф30	100	30	100	1	140	500
Ф100×130×Ф30	100	30	130	1	150	550
Ф120×120×Ф30	120	30	120	1.2	220	600
Ф120×140×Ф30	120	30	140	1.2	230	650
Ф127×127×Ф30	127	30	127	1.2	230	640
Ф130×130×Ф30	130	30	130	1.3	240	680
Ф140×140×Ф30	140	30	140	1.4	300	700
Ф140×160×Ф30	140	30	160	1.4	350	680
Ф140×160×Ф40	160	40	160	1.4	350	680
Ф160×160×Ф30	160	30	160	1.6	350	750
Ф160×160×Ф40	160	40	160	1.6	350	750
Ф160×160×Ф50	160	50	160	1.6	350	750
Ф160×160×Ф60	160	60	160	1.6	350	750
Ф160×235×Ф40	160	40	235	1.6	400	800
Ф160×240×Ф40	160	40	240	1.6	400	800
Ф180×180×Ф40	180	40	180	1.8	400	800
Ф180×240×Ф40	180	40	240	1.8	400	1000
Ф200×150	200		150	1.5	380	900
Ф200×150×Ф65	200	65	150	1.5	350	800
Ф200×200×Ф40	200	40	200	2	450	1000
Ф200×200×Ф50	200	50	200	2	450	1000
Ф200×300×Ф50	200	50	300	2	480	1300
Ф220×220×Ф40	220	40	220	2.2	500	1500
Ф220×220×Ф50	220	50	220	2.2	500	1500
Ф240×240×Ф50	240	50	240	2.4	550	1800

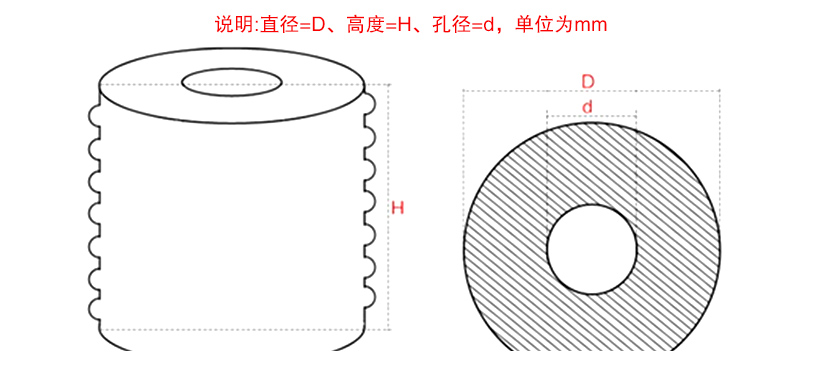

復合橡膠彈簧型號規格

規格  d×h×d(mm)	外徑d (mm)	內徑d (mm)	自由高度h (mm)	工作變形量 fv(cm)	剛度kl (kg/cm)	工作載荷 (pa)
ф90×150×ф38	90	38	150	2	100—150	400—700
ф90×150×ф40	90	40	150	2	100—150	400—700
ф148×260×ф80	148	80	260	3	180—380	1000—2000
ф150×250×ф80	150	80	250	3	180—380	1000—2000
ф150×265×ф80	150	80	265	3	180—400	1000—2200
ф150×265×ф92	150	92	265	3	180—380	1000—2000
ф155×290×ф60	155	60	290	3	240—400	1500—2200
ф155×290×ф62	155	62	290	3	240—400	1500—2200
ф155×290×ф75	155	75	290	3	230—380	1500—2000
ф160×236×ф94	160	94	236	1-3	250—1500	1500—3000
ф160×240×ф94	160	94	240	1-3	250-1500	1500—3000

大漢振動篩橡膠彈簧彈力測試

振動篩橡膠彈簧選型須知

1、設計時應根據篩分物料、環境和條件,以及物料自身的比重,靜電等選用合適的橡膠材質。

2、必須得注意橡膠與金屬的粘接程度，避免粘接面處應力集中。

3、技術上對于剪切變形隔振器，為了提高壽命，通常在垂直剪切方向給予適當預壓縮，壓縮方向剛度變硬，剪切方向剛度變軟。

4、有阻力就必定要消耗能量，這部分損失的能量轉換成熱能，而橡膠是熱的不良導體，為防止溫升過高影響橡膠隔振器性能，橡膠隔振器不宜做得過大，從結構上應采取易于散熱的措施，或選用生熱較少的天然橡膠材料。正因?yàn)橄鹉z隔振器能將部分能量轉換成熱能，降低了振動能量，達到減振目的，所以，常將橡膠隔振器稱作減振器。

5、定期維護和更換減震彈簧,隔振器應避免長期在受拉狀態下工作。

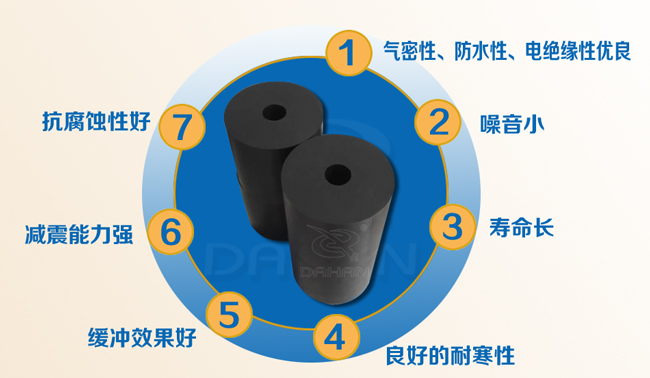

1、形狀不受限制，各個方向的剛度可以根據設計要求自由選擇；

2、彈性模量雖小，可以得到較大的彈性變形，容易實現理想的非線性特性；

3、具有較高的內阻．這對于突然沖擊和高頻振動的吸收以及隔音具有良好的效果；

4、同一橡膠彈簧能同時承受多向載荷，從而使系統的結構簡化；

5、安裝和拆卸簡便，無需潤滑，有利于維護保養。

振動篩橡膠彈簧形狀不受限制，有較大的彈性變形，容易實現非線性要求，減振隔音效果良好。

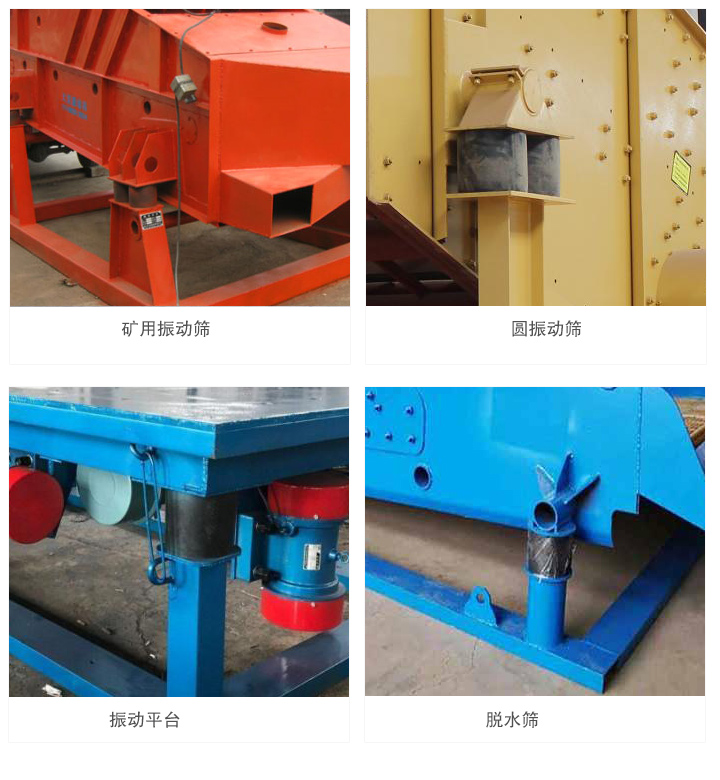

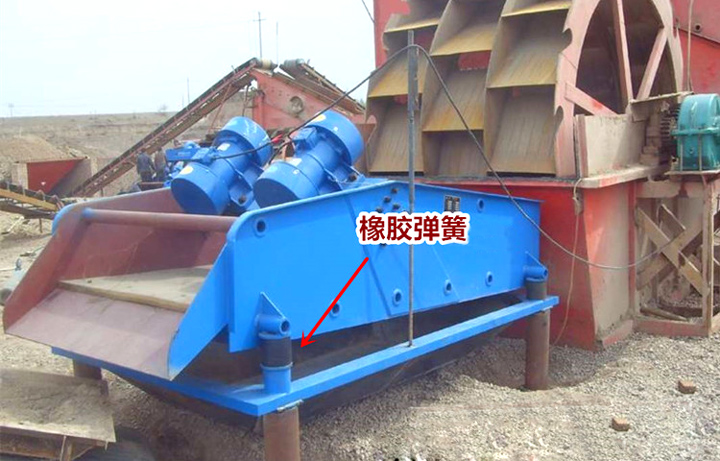

橡膠彈簧應用實例

振動篩橡膠彈簧可用在輕型直線振動篩、不銹鋼振動篩、振動給料機、ZSG礦用振動篩、YA/YK系列振動篩等，在承重量大于1噸的振動平臺也多用該種材質的彈簧。

振動篩橡膠彈簧選型

1、形狀：振動篩橡膠彈簧能夠制成各種不一樣形狀，尺度的制品。它的布局緊湊，能有用的使用空間。

2、彈性：橡膠的彈性系數遠比金屬的小，且隨硬度的改動在較大的范圍內改動，所以改動橡膠硬度，能夠使彈簧取得不一樣的剛度，即同一形狀的橡膠彈簧，其剛度也能夠在必定范圍內選擇。因此改動彈簧的內部布局(改動其中間孔的尺度等)，也能夠改動彈簧的剛度。

3、剛度：橡膠彈簧三個方向的剛度，可根據實際需要進行描繪。此外橡膠彈簧也能夠一起接受剪切變形和緊縮變形

4、摩擦力: 橡膠彈簧的內摩擦阻尼比金屬彈簧大得多，因此橡膠彈簧振動篩機發動泊車經過共振區時，呈現的振幅比螺旋彈簧振動篩機要小得多，所以選用橡膠彈簧的近共振振動機，其振幅比較穩定，但耗能比金屬彈簧要大。

5、阻力: 彈簧傳遞聲響的阻力比金屬彈簧大的多，所以隔音比較好，工作時間噪音小。 因?yàn)橄鹉z彈簧由高分子材料制成，比金屬彈簧習慣高低溫的能力差，剛度受溫度的影響較大，對進共振式橡膠彈簧振動機，溫度改動很容易導致工作地案的偏移;此外橡膠彈簧抗油性和抗光性都較差，且易老化。雖然有上述缺乏，可是其特色很杰出，所以在振動篩分設備中使用仍是非常廣泛的。

振動篩橡膠彈簧怎么安裝？

在振動篩上安裝減震彈簧時，必須將振動篩橡膠彈簧垂直于它的作用力方向才會發揮最大的功效而且會相對來說耐用好多，如果有一定的傾斜角度的話彈簧容易發生變形，所以振動篩在安裝時對彈簧的要求是必須要垂直于地面。
